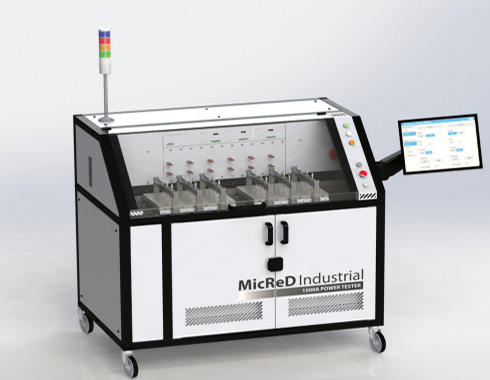

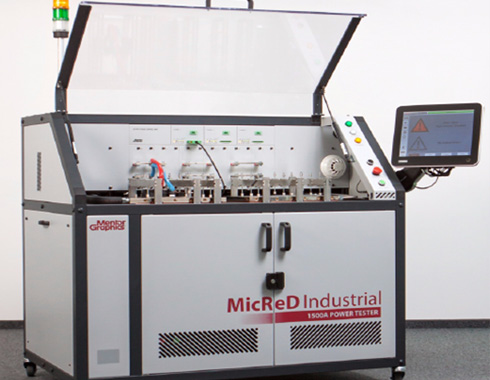

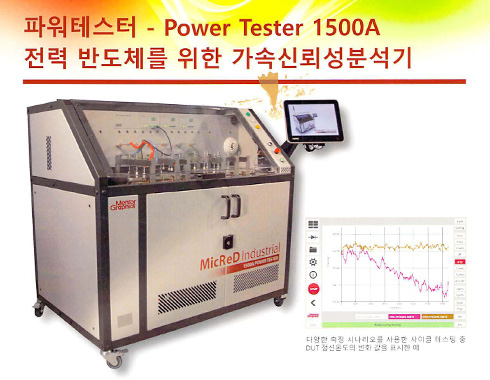

MicReD의 파워테스터 1500A (또는 PTI500A)는 전력 반도제 구성품의 생산 및 개발 시에 발생할 수 있는 결함 분석과 자동 측정을 수행합니다.

소비자와 산업용 전기 시스템의 에너지 사용량은 갈수록 증가함에 따라, 전력 부품의 생산 주체들은 항공, 전기자동차, 철도, 발전, 신재생 에너지와 같이 신뢰성이 요구되는 시스템에 대한 공급에 집중하고 있습니다.

파워테스터 1500A는 전력 반도제 구성품이 실험 중 고장에 이르기까지 실시간으로 다양한 조건에서 수만에서 수백만 사이클의 테스트를 수행하며 기록합니다.

---

실시간 고장 분석

파워테스터 1500A는 생산현장이나 실험실에서 실시간으로 전력 반도체 시스템이 고장에 이르는 과정을 분석하고 기록할 수 있는 전세계 유일의 장비입니다.
이 장비는 전력 반도체 모듈을 사용하는 시스템의 신뢰성을 테스트해서 제품의 수명 주기를 산출할 수 있도록 설계되었습니다.

파워 사이클 테스트를 하는 동안, 실시간 구조분석그래프(Structure Function)는 DUT가 성능이 떨어지면서 고장에 이르는 과정, 해당 사이클 횟수, 고장의 발생 시점을 보여주고 기록해서 실험에 대한 사후 분석의 필요성을 최소화했습니다.

따라서 더 이상 다수의 샘플을 장시간 사이클 테스트를 하면서 열화가 되는 구간과 시기를 일일이 확인할 필요가 없습니다. 또한 열화가 되는 구간을 정확히 확인하기 위해 과도하게 열 측정을 해야할 필요도 사라졌습니다. DUT를 단지 파워테스트에 장착하고 연결한 후 사이클링에 대한 조건만 입력하면 됩니다.

파워테스트 1500A를 통해서 전력시스템 공급자는 보다 신뢰성이 향상된 제품을 시장에 공급하고 믿을만한 사양서를 제공할 수 있습니다.
파워테스트 1500A에서 산출된 실험 및 분석 데이터는 FIoTHERM과 FIoEFD와 같은 CFD(전산유제역학) 모델을 만들고 검증할 수 있습니다.

---

주요 특성

필드 테스트 테크놀러지

산업현장에서 정확한 열 특성 산출이 가능해 전세계에서 사용되고 있는 우수한 열 측정 장비이며, T3Ster를 기반으로 탄생했습니다.

측정

MOSFET, IGBT, Power Diode

고장에 이르기까지 끊임없는 파워 사이클링 수행

DUT를 실험 중에 적절한 처치를 위해 수정, 별도의 분석을 위해 실험실에서 따로 테스트를 수행, 이후 다시 사이클 테스트 수행과 같은 전통적인 신뢰성 실험방법을 배제하도록 하나의 장비에서 한번에 테스트 할 수 있어서 상당한 시간을 절약할 수 있습니다.

사용자 편의의 터치 스크린 인터페이스

터치 스크린 상에서 테스트 중의 전류, 전압, 온도, 패키지의 구조와 열화도를 확인할 수 있는 구조분석그래프(Structure Function)과 같은 다양한 정보를 확인할 수 있습니다.

다양한 전원 인가 시나리오 모드

Constant Power On/Off Time, Constant Case Temperature Swing, Constant, Junction Temperature Rise, Constant Applied Power

실시간 구조분석그래프(structure Function) 분석

고장에 이르는 과정, 당시의 사이클 횟수, 고장 발생에 대한 결과를 바로 획득하여 확인 가능

• 실험 사후 분석과 파괴 검사의 불필요: 엑스레이, 초음파, 시간과 비용이 많이 드는 DUT 파괴 분석이 전혀 필요 없습니다.
• 쉬운 사용법: 분석 전문가나 생산부서 요원 모두 사용할 수 있습니다.
• 강화된 안전 사양: 과열, 연기, 냉매 유출 탐지 사양이 적용되어 장비 혼자 작동 시에도 안전성을 확보했습니다.
• 동시 병행 측정: 동시에 12개의 DUT를 측정할 수 있습니다.
• 측정 중 원격 감시 및 접속: 태블릿PC나 컴퓨터를 통해 측정 진행 사항을 확인할 수 있습니다.

---

Continuously monitored to understand failure mechanisms
